新大陆NLS-EM20二维扫描模块扫描头应用场景:VTM柜、电商自提柜、智能家居储物柜、自助查询终端、排队叫号设备、证件制造设备等。

在线订购
产品详情
概述:

新大陆NLS-EM20二维扫描模块扫描头可识读各类主流一维条码及标准二维条码( PDF417、 QR Code M1/M2/Micro 和 Data Matrix 的各种版本)。还支持识读 GS1-DataBarTM(RSS)条码,包括 Limited、 Stacked、 Expanded 等版本。NLS-EM20 可以轻松读取纸张、塑料卡、 LCD 等各种印制介质和显示介质上的条码,性能强大。其大部一体化的设计,仅需非常小的安装空间,而且重量很轻,非常便于嵌入到各种产品应用中。




产品特征:

◆ 核心技术:采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

◆ 好 的屏幕识读能力:针对屏幕条码做特殊调校,可适应低亮度及各类贴膜的大数据量屏幕条码。

◆ 接口丰富:提供USB和TTL-232接口,满足更多接口需求。

◆ 一体化设计:图像采集器与解码板一体化设计,高集成度,可适应各种柜机应用。

◆ 绿色低功耗:采用自主核心技术,大大降低运行功耗,延长设备使用寿命。



技术参数:


扫描性能


图像传感器   752×480 CMOS传感器
照明   白色LED
识读码制 2D PDF417, Data Matrix(ECC200,ECC000,050,080,100,140),QR Code,汉信码
  1D Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, UCC/EAN-128, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, Code 11, Code 93,  ISBN, Plessey, GS1 Databar, Matrix 2 of 5, Industrial 2 of 5, Standard 2 of 5, MSI-Plessey 等
识读精度*   ≥4mil
典型识读景深* EAN-13 20mm~45mm (13mil)
PDF417 20mm~25mm (6.7mil)
Data Matrix   25mm~30mm (10mil)
QR Code 20mm~40mm (15mil)
符号反差*   ≥20%
条码灵敏度**   倾斜±30°,偏转±40°,旋转360°
视场角度   水平85°,垂直54.3°
机械/电气参数 通讯接口   TTL-232, USB1.1

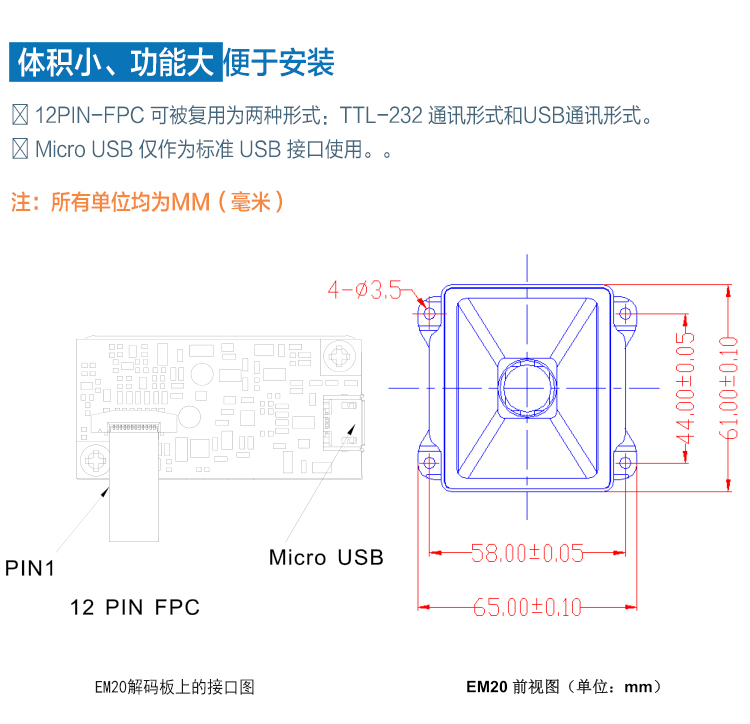

外观尺寸(mm)   61.5(D)×65.5(W)×44 (H)(很大值)
重量                                   40g
工作电压   3.2~5.5 VDC
额定功耗   752mW(典型值)
电流@5 VDC 工作 198mA(典型值),236mA(很大值)
待机 16mA
休眠 10mA
环境参数 工作温度   -20℃~+55℃
储存温度   -40℃~+70℃
工作湿度   5%~95%(无凝结)
环境光照   0~100,000LUX
配件列表 开发板   开发板带触发按键和蜂鸣器,具备RS-232和USB输出
数据线 USB USB数据线,用来连接开发板和信息接收主机
RS-232 RS-232数据线,用来连接开发板和信息接收主机
电源适配器   5V电源适配器,配合RS-232数据线给开发板供电
