新大陆扫描模组

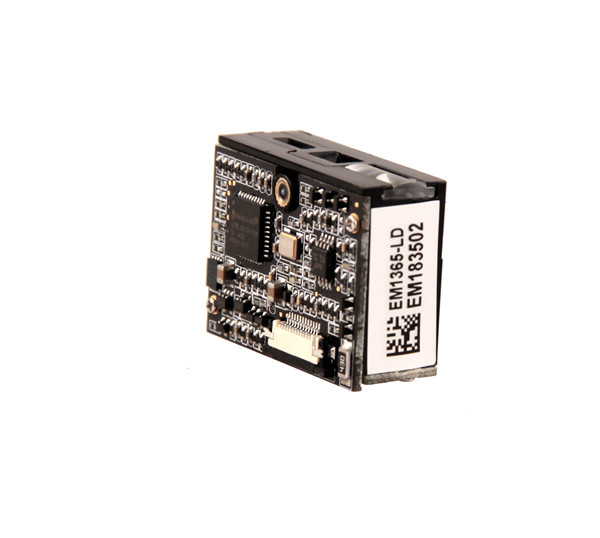

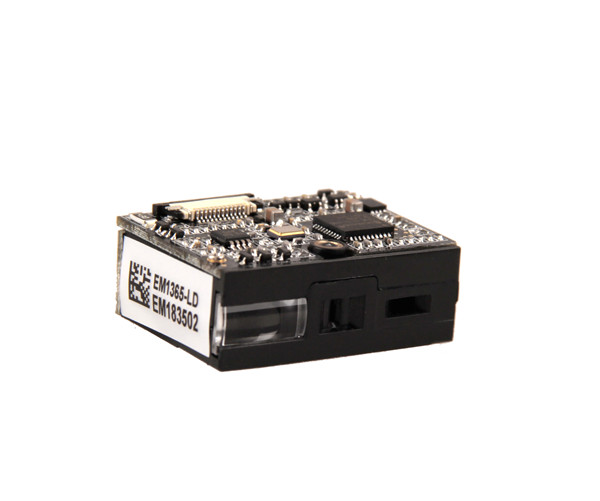

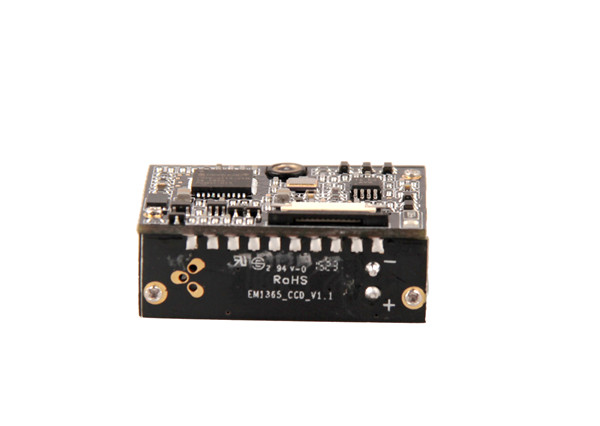

新大陆NLS-EM1365-LD 一维红光扫描模组

新大陆NLS-EM1365-LD 一维红光扫描模组专为客户提供的OEM产品应用，该款高性能CCD扫描模组可方便嵌入各种设备作为条码的识读组件应用，如展示亭、检票机、PDA等。

在线订购

产品详情

概述：

新大陆NLS-EM1365-LD 一维红光扫描模组专为客户提供的OEM产品应用，该款高性能CCD识读引擎可方便嵌入各种设备作为条码的识读组件应用，如展示亭、检票机、PDA等。

新大陆NLS-EM1365-LD 一维红光扫描模组，采用自主的核心技术UIMG，大部由本公司独立设计制造。UIMG包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一系列综合性技术。可识读全部标准一维条码，识读性能达到高水平。

新大陆NLS-EM1365-LD可识读各类主流一维条码：EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey.

产品特点：

◆ UIMG核心技术：采用自主研发的UIMG核心解码技术，可快速识读各类品质的条码，识读性能达到高水平。

◆ 高集成度：图像采集器与解码板集成于一体，体积小，重量轻，易于集成。

◆ 耐用性强：易于进行功能配置。

◆ 绿色低功耗：采用自主NLDC核心技术，大大降低运行功耗，延长设备使用寿命，是电池供电及其他移动设备的理想选择。

技术参数：

扫描性能	图像传感器		CCD
	分辨率		1500
	光源		LED（610nm~640nm）
	识读码制	1D	EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 11, ITF-6, Code 93, ITF-14, Interleaved 2 of 5 , Standard 2 of 5, Code 128, Industrial 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Plessey, MSI-Plessey
	识读精度*		≥3mil
	典型识读景深*	EAN-13	60mm~600mm (13 mil)
	典型识读景深*	Code39	70mm~170mm (5mil)
	符号反差*		≥ 30%反射差异
	条码灵敏度**		倾斜±60°，偏转±60°
	很大解码速度		300次/秒
机械/电气参数	通讯接口		TTL-232，USB1.1

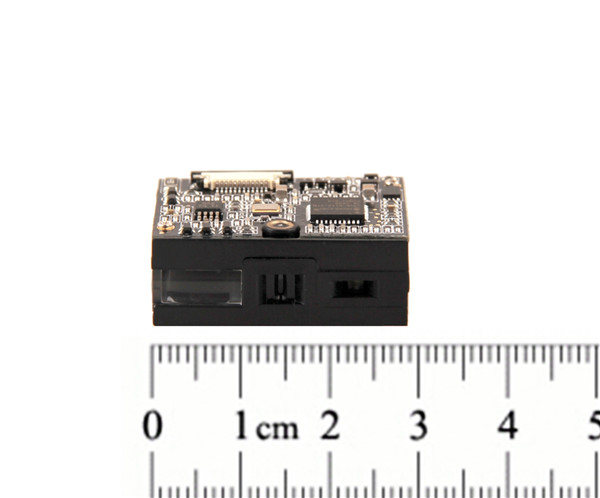

	外观尺寸(mm)		28.5(W)×21.9(D)×12.1(H)（很大值）
	重量		6.0g
	工作电压		3.3 VDC±5%
	额定功耗		68.6mW（典型值）
	电流@3.3 VDC	工作	20.8mA（典型值），55.4mA（很大值）
	电流@3.3 VDC	待机	11mA
环境参数	工作温度		-20℃~+55℃
	储存温度		-40℃~+70℃
	工作湿度		5%~95%（无凝结）
	环境光照		0~100000 lux
配件列表	开发板		开发板，带触发按键和蜂鸣器，具备RS-232和USB输出
	数据线	USB	USB数据线，用来连接开发板和信息接收主机
	数据线	RS-232	RS-232数据线，用来连接开发板和信息接收主机，带适配器插口
	电源适配器		5V电源适配器，配合RS-232数据线给开发板供电

*测试条件：环境温度=23℃；环境照度=300 LUX白炽灯；使用新大陆制定的测试样码
**测试条件：条码高度=40mm；测试距离=（很小景深+很大景深）/2；环境温度=23℃；环境照度=300 LUX 白炽灯
1D：Code 128; 5 Bytes; 很小条空宽度=10 mil; PCS=0.8;
*规格如有更改，恕不另行通知*
