新大陆EM2028 二维扫描模组

新大陆EM2028 二维扫描模组条码识读引擎分体设计，UIMG核心技术，提供二次开发工具包。应用场景：物流快递柜、电商自提柜、智能家居储物柜、ATM自助机、自助查询终端、排队叫号设备、彩票机。证件制造设备等。

在线订购

产品详情

概述：
新大陆EM2028 二维扫描模组，采用先进的图像传感技术和高水平的新大陆智能图像识别系统。先进的图像传感技术，避免了由于抖动或运动产生的图像畸变，可以轻松读取纸张、塑料等各种介质上的条码，性能强劲。

新大陆NLS-EM2028可识读各类主流标准二维条码（PDF417、QR Code、Data Matrix等）以及中国的二维条码标准——汉信码等。不仅支持主流一维条码(UPC, EAN,, Code 39, Code 128, Code 93, Code 11, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI/Plessey, Plessey)，还支持识读很新的GS1-DataBarTM(RSS)条码，包括Limited、Stacked、Expanded等版本。

新大陆NLS-EM2028拥有小巧的设计尺寸和重量，提供了丰富的通讯接口。有基于USB接口的HID-KBW、虚拟串口、DataPipe等方式；串行通讯接口更有TTL232及RS232版本可选，非常适合嵌入各种行业的产品中使用，如收银机、数据采集器、抄表设备、检票机、PDA等。

新大陆为应对各种应用的可能复杂度，NLS-EM2028采用了性能强劲的CPU，并提供开发底层API接口的二次开发功能SDK，面对复杂应用，也可快速开发从容应对。

应用场景：物流快递柜、电商自提柜、智能家居储物柜、ATM自助机、自助查询终端、排队叫号设备、彩票机。证件制造设备等。

新大陆EM2028 二维扫描模组

产品特点：

1）UIMG核心技术：采用自主研发的第五代UIMG核心解码技术，可快速识读各类品质的条码。

2）可二次开发：提供二次开发工具包，满足定制化应用需求。

3）分体式设计：可根据不同应用场合，组合使用，满足开发一款产品应用多个场合的需求。

4）接口丰富：提供USB &RS232、USB&TTL232两个版本，满足更多接口需求。

新大陆EM2028 二维扫描模组

技术参数：

扫描性能
图像传感器			752×480 CMOS
照明			红光LED 625±10 nm
识读码制	2D		PDF417, QR Code, Data Matrix,汉信码, Aztec Code, Maxicode, MicroPDF417* 等
	1D		Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11, Industrial 25, Standard 25, Plessey, MSI-Plessey 等
	OCR*		二代身份证, 护照识别
识读精度			≥ 5mil
识读景深	Code 39		35mm~170mm (10mil)、55mm~210mm(15mil)
	PDF417		55mm~175mm(10mil)、60mm~205mm(15mil)
	Data Matrix QR		45mm~145mm(10mil)、45mm~175mm(15mil) 45mm~140mm(10mil)、50mm~175mm(15mil)
符号反差			≥ 25%反射差异
识读角度**			旋转360°，倾斜±50°，偏转±50°
视场角度			水平36°，垂直23°
机械/电气参数
接口			RS232/TTL232、USB（HID-KBW、DataPipe、虚拟串口、HID-POS等）
工作电压			5.0±10% VDC
电流 @ 5VDC		Operating current	400mA
		Idle current	115mA
		Standby current	18 mA
		Low power	< 1.3mA

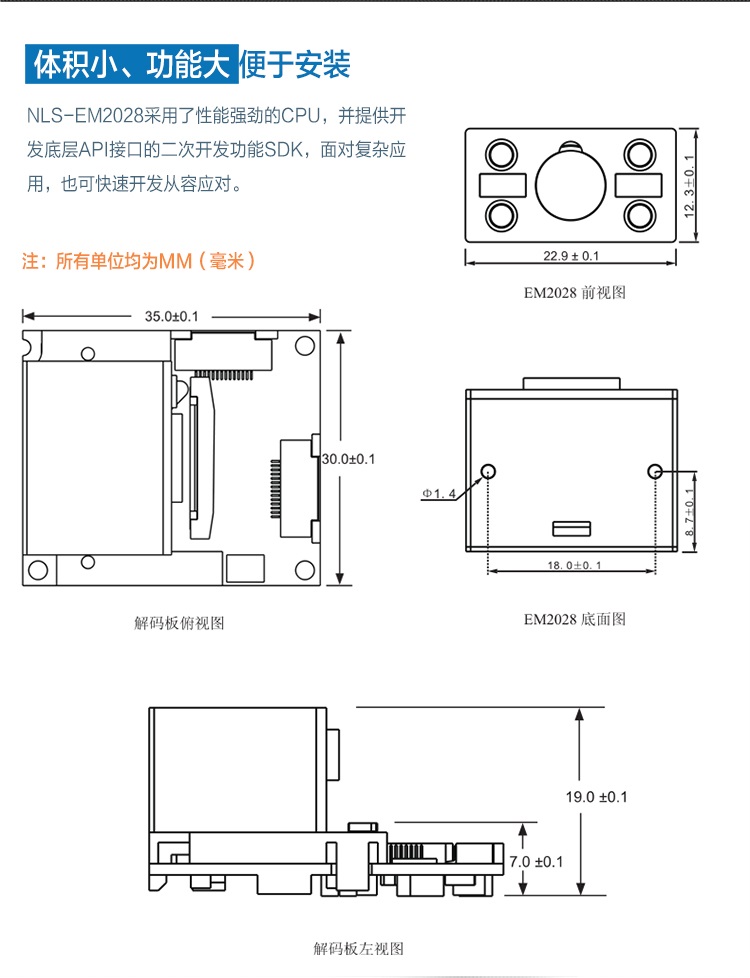

外观尺寸			30.0(W)×35.0(D)×19.0(H) mm
重量			14克
环境参数
工作温度			-20℃ - +45℃
储存温度			-40℃ - +60℃
工作湿度			5% - 95% ( 无凝结 )
环境光照			0 ~ 100000 lux（自然光）
配件列表
开发板NLS-EVK2028			NLS-EM2028的开发板，带触发按键和蜂鸣器，具备RS232和USB输出。
数据线		RS232数据线	RS232数据线，用来连接NLS-EVK2028和信息接收主机，带适配器插口。
		USB数据线	USB数据线，用来连接NLS-EVK2028和信息接收主机。
电源适配器			5V电源适配器，配合RS232数据线给NLS-EVK2028供电。其输出为: DC5V, 2A; 输入为: AC100~240V, 50~60HZ.
标准EM2028不支持MicroPDF417条码和OCR，定制性产品支持 *测试条件如下： Code39，3 Bytes；很小条空宽度 = 10mil；宽窄比 = 3:1；PCS = 0.8；条码高度 = 11mm；测试距离 = 120mm；环境温度=23℃；环境照度= 200 lux
